在金屬材料檢測(cè)領(lǐng)域，光譜分析技術(shù)因其快速、準(zhǔn)確的特點(diǎn)，已成為質(zhì)量控制與材質(zhì)鑒定的核心手段。面對(duì)不同形態(tài)的金屬樣品，選擇合適的分析儀器與制備流程，是獲得可靠數(shù)據(jù)的前提。選擇合適的金屬光譜分析儀，適用不同的檢測(cè)場(chǎng)景。

對(duì)于塊狀金屬，光電直讀光譜分析儀是應(yīng)用廣泛的檢測(cè)設(shè)備。這類儀器利用高壓火花或電弧作為激發(fā)源，使樣品表面原子化并產(chǎn)生特征光譜。其優(yōu)勢(shì)在于分析速度快、多元素同時(shí)測(cè)定能力強(qiáng)，且檢出限較低。然而，直讀光譜對(duì)樣品形態(tài)有明確要求：待測(cè)塊材需具有平整、干凈的表面。實(shí)際操作中，檢測(cè)人員通常使用車床或銑床對(duì)樣品表面進(jìn)行剝皮處理，去除氧化層與污染物，再用酒精清洗并干燥。這一制備過程雖然簡(jiǎn)單，但若處理不當(dāng)，如表面殘留研磨顆粒或存在砂眼，便可能引入測(cè)量偏差。因此，直讀光譜適用于形狀規(guī)則、具備一定厚度的鑄造或鍛造金屬部件。

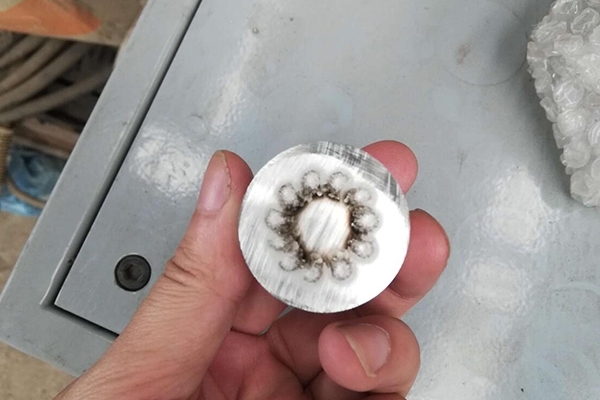

樣品制備是光譜儀檢測(cè)的重要步驟

當(dāng)金屬樣品呈粉末形態(tài)時(shí)，光電直讀光譜便難以直接應(yīng)用，因?yàn)榉勰o法形成穩(wěn)定的導(dǎo)電激發(fā)面。此時(shí)，能量色散型X射線熒光光譜儀成為一種可行的選擇。XRF技術(shù)基于X射線激發(fā)樣品內(nèi)層電子躍遷，通過測(cè)量二次熒光X射線的能量與強(qiáng)度進(jìn)行定性與定量分析。該法對(duì)樣品形態(tài)包容性強(qiáng)，粉末、顆粒、甚至不規(guī)則固體均可測(cè)量。檢測(cè)粉末金屬時(shí)，操作者需將樣品裝入專用樣品杯中，用聚丙烯薄膜覆蓋底部，并通過加壓或背襯方式保證樣品密實(shí)度。若樣品量極少，也可采用微區(qū)分析模式，將粉末置于載體膜上進(jìn)行測(cè)量。值得注意的是，XRF對(duì)輕元素靈敏度相對(duì)有限，且測(cè)量深度受基體效應(yīng)影響顯著，因此需要匹配標(biāo)準(zhǔn)樣品或采用基本參數(shù)法進(jìn)行校正。

直讀光譜儀金屬光譜分析

在實(shí)際工作中，儀器選擇并非一成不變。若粉末樣品可經(jīng)壓片機(jī)壓制為致密圓片，部分實(shí)驗(yàn)室也會(huì)嘗試使用直讀光譜配合專用夾具測(cè)量，但這種方法對(duì)壓力均勻性和表面光潔度要求較高，普及度有限。而手持式XRF分析儀因其便攜性，在現(xiàn)場(chǎng)篩查中亦有獨(dú)特價(jià)值，但其精度通常低于實(shí)驗(yàn)室臺(tái)式設(shè)備。

金屬光譜分析需因“樣”制宜。塊狀金屬以光電直讀光譜為主，配合規(guī)范制樣；粉末金屬則以X射線熒光光譜為常規(guī)手段，重視制樣一致性與校正策略。理解每種技術(shù)的適用范圍與局限，方能發(fā)揮光譜分析的蕞大效能，為材料研發(fā)與工業(yè)生產(chǎn)提供堅(jiān)實(shí)的數(shù)據(jù)支撐。
